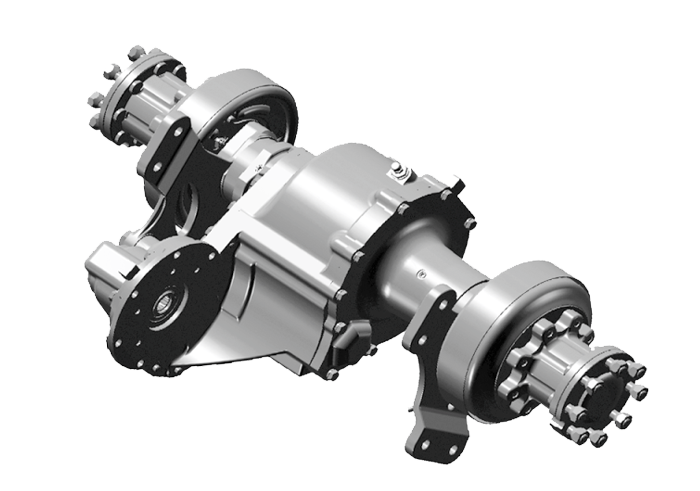

桥箱一体驱动桥
QX15B
QX25E
QX30A
性能优点
QX15B；QX25E；QX30A型号：
采用上悬式三级减速，输出扭矩大；
H型布局，结构紧凑；
精密研磨齿轮，噪音低；
整桥出厂前做多项性能检测；
整桥配套件如制动器、齿轮、半轴、轴承、密封件等均使 用业内名厂大牌产品；
适用于1-3T电动叉车。
规格参数
|
桥型号 |
额定载荷(Kg) |
总长度(mm) |
轮辋距(mm) |
轮辋安装止口(mm) |
轮辋分度圆直径(mm) |
轮辋螺栓 |
轮毂螺母 |
减速比 |
|
QX15B |
1500 |
1047 |
1029 |
φ100 |
φ145 |
M16x1.5 |
M16x1.5/60° |
25.27 |
|
QX25E |
2500 |
1099 |
1069 |
φ120 |
φ165 |
M18x1.5 |
M18x1.5/60° |
25.27 |
|
QX30A |
3000 |
1099 |
1069 |
φ150 |
φ200 |
M20x1.5 |
M20x1.5/SR22 |
26.16 |
