HY583系列驱动桥

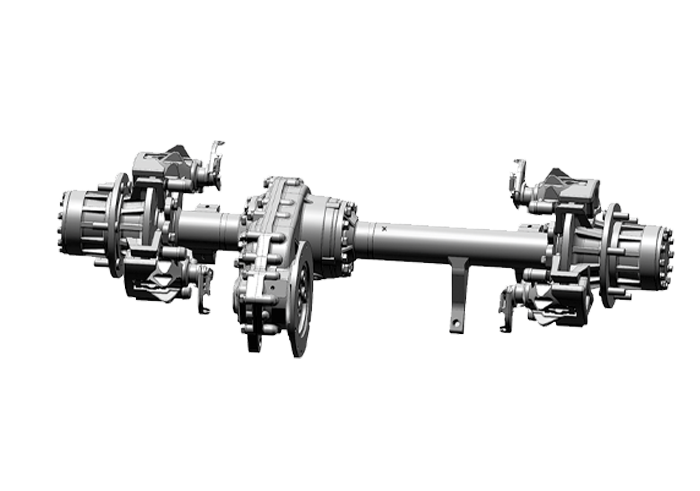

HY583

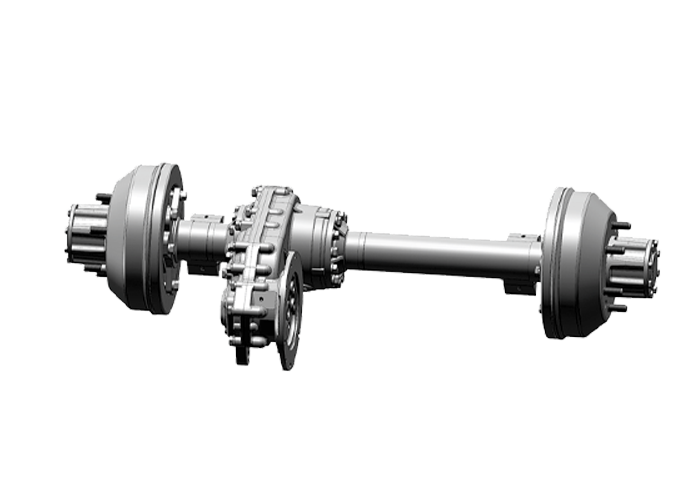

HY540Q
性能优点
有鼓式制动、钳盘式制动和电子盘式制动可选；
主减速机构采用二级减速器，减速比达18.37，驱动桥输出扭矩8300N.m；
同平台有多种尺寸产品可适用于不同车型；
可选装主动测速单元；
适用于牵引力小于25T电动防爆牵引车；
适用于机场电动皮带车。
规格参数
|
桥型号 |
载荷(Kg) |
轮辋安装距（mm） |
速比（mm） |
制动形式 |
车架安装距（mm） |
|
HY583 |
3500 |
1090-1130 |
18.37 |
客户指定 |
714 |
|
HY540Q |
1720 |
18.37 |
1240 |
||
|
轮辋止口（mm） |
轮辋分度圆直径（mm） |
轮毂螺栓 |
轮毂螺母 |
制动器规格 |
电机功率（Kw) |
|
φ160 |
φ205 |
M18×1.5 |
M18×1.5 SR22 |
盘式：Φ309×16 |
不大于23 |
|
φ140 |
φ190 |
M18×1.5 |
M18×1.5 SR22 |
鼓式：Φ310×62 |
不大于23 |
