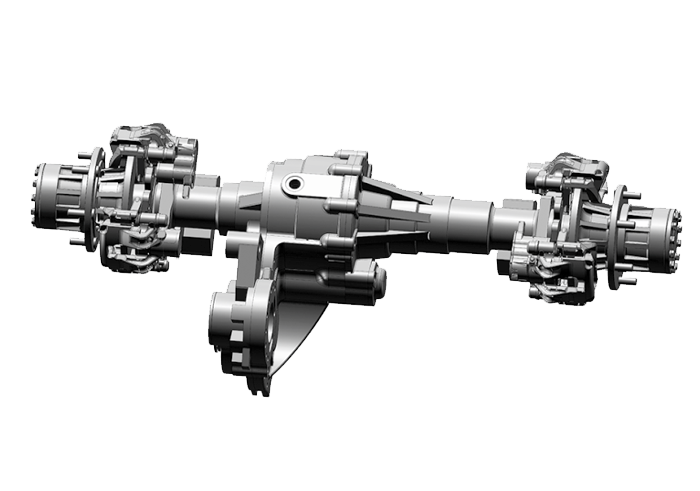

HY5130系列驱动桥

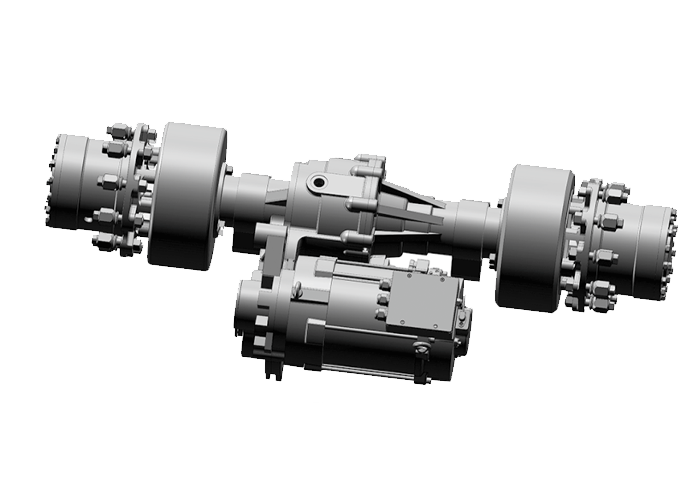

HY5130

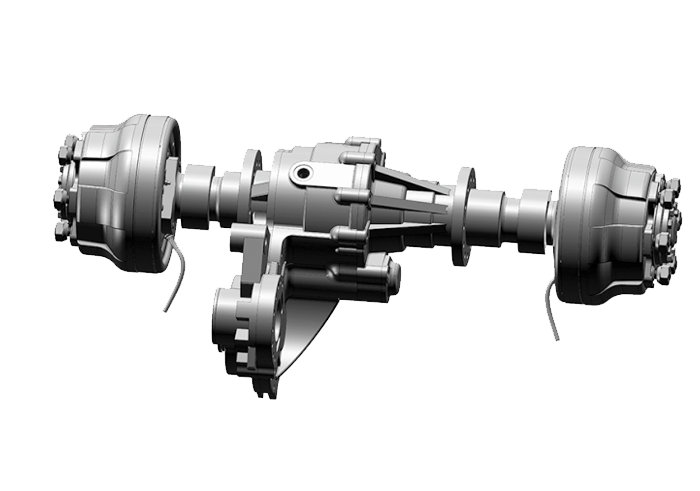

HY5130S
性能优点
有鼓式制动、钳盘式制动、电子盘式制动和湿式制动可选；
主减速机构采用三级减速器，减速比达23.9，驱动桥输出扭矩13000N.m；
如有特殊需求可在现有速比基础上加轮边减速器，总速比可达101.5，输出扭矩可达23000N.m;
同平台有多种尺寸产品可适用于不同车型；
可选装主动测速单元；
适用于牵引力35T电动防爆牵引车；
适用于机场电动牵引车；
适用于港口重型电动牵引车。
规格参数
|
桥型号 |
载荷(Kg) |
轮辋安装距（mm） |
速比（mm） |
制动形式 |
车架安装距（mm） |
|
HY5130 |
3500 |
1260 |
23.9 |
客户指定 |
719 |
|
HY5130S |
14000 |
1450 |
101.5 |
840 |
|
|
轮辋止口（mm） |
轮辋分度圆直径（mm） |
轮毂螺栓 |
轮毂螺母 |
输出扭矩 |
电机功率（Kw) |
|
φ150 |
φ200 |
M20×1.5 |
M20×1.5 SR22 |
13000N.m |
不大于23 |
|
φ240 |
φ290 |
M22×1.5 |
M22×1.5 SR22 |
23000N.m |
不大于23 |
