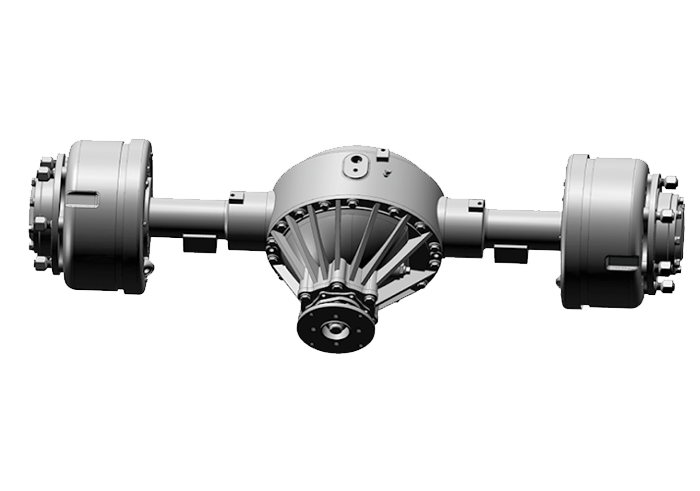

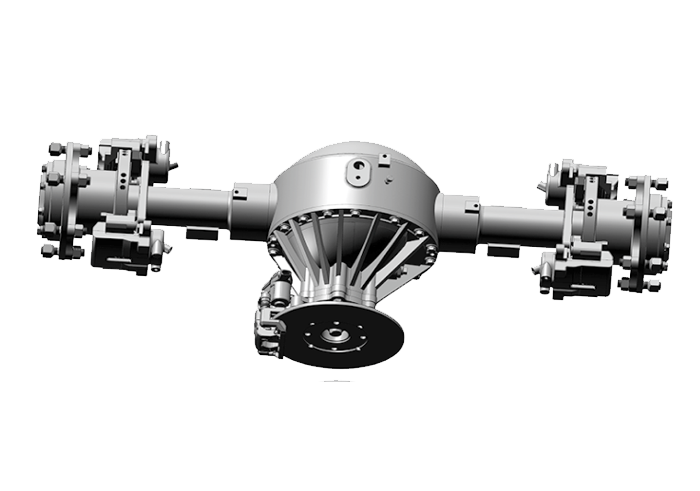

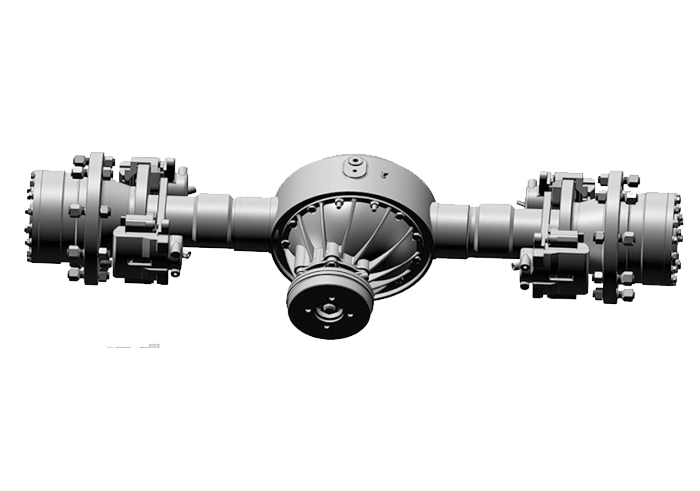

HY465系列驱动桥
HY465
HY565
性能优点
有鼓式制动、钳盘式制动、电子盘式制动和湿式制动可选；
主减速机构采用单级减速器，减速比2.92-8.17共计13种可选；
驱动桥最大输出扭矩13000N.m；

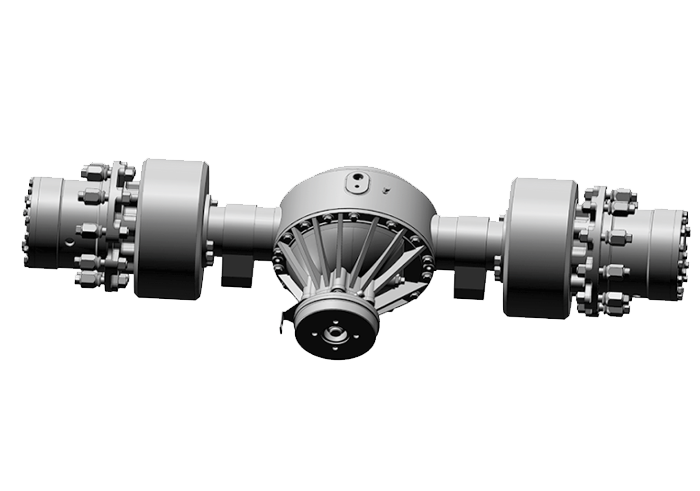

如有特殊需求可在现有速比基础上加轮边减速器，轮边减速比为4.25，该系列最大总速比可达34.72，输出扭矩可达23000N.m；
同平台有多种尺寸产品可适用于不同车型；
可选装主动测速单元；
驻车制动可选鼓式、盘式、电子盘式中央驻车；
适用于牵引力35T电动防爆牵引车；
适用于机场电动牵引车；
适用于港口重型动牵引车。
规格参数
|
桥型号 |
载荷(Kg) |
轮辋安装距（mm） |
速比（mm） |
制动形式 |
车架安装距（mm） |
|
HY465 |
6500 |
1267 |
8.17 |
客户指定 |
632 |
|
HY565 |
14000 |
1125.5 |
34.72 |
530 |
|
|
轮辋止口（mm） |
轮辋分度圆直径（mm） |
轮毂螺栓 |
轮毂螺母 |
输出扭矩 |
轮边减速比 |
|
φ200 |
φ250 |
M20×1.5 |
M20×1.5 SR22 |
13000N.m |
1 |
|
φ240 |
φ290 |
M22×1.5 |
M22×1.5 SR22 |
23000N.m |
4.25 |
