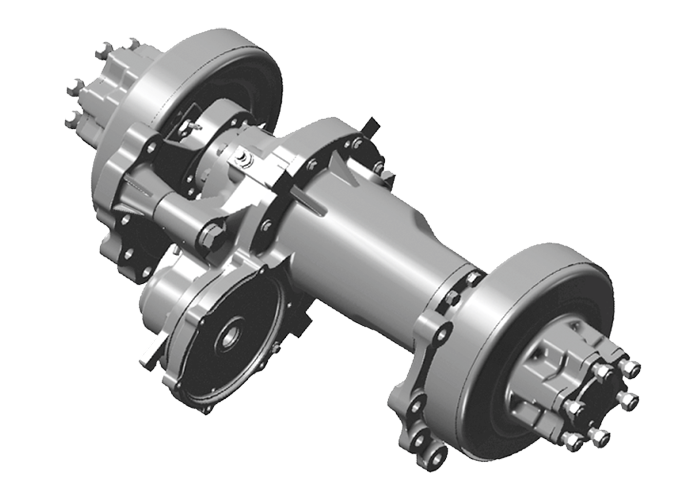

桥箱一体驱动桥
QX16A
QX25C
QX35A
性能优点
QX16A；QX25C；QX35A型号：
采用二级减速，结构更加紧凑；
H型布局，节省空间；
精密研磨齿轮，噪音低；
整桥出厂前做多项性能检测；
卧式加工中心、全功能数控车等数控加工；
适用于1.5-3.5T出口型电动叉车。
规格参数
|
桥型号 |
额定载荷(Kg) |
总长度(mm) |
轮辋距(mm) |
轮辋安装止口(mm) |
轮辋分度圆直径(mm) |
轮辋螺栓 |
轮毂螺母 |
减速比 |
|
QX16A |
1600 |
985 |
877 |
φ144 |
φ174 |
8-M12x1.25 |
M12x1.25/60° |
25.25 |
|
QX25C |
2500 |
1023 |
963 |
φ102 |
φ142 |
6-M16x1.5 |
M16x1.5/60° |
25.25 |
|
QX35A |
3500 |
1218 |
1145 |
φ149 |
φ200 |
6-M20x1.5 |
M20x1.5/SR22 |
25.81 |
